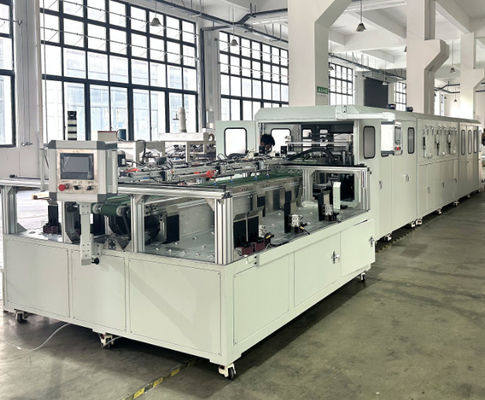

সম্পূর্ণ স্বয়ংক্রিয় স্ট্যাকিং আঠালো মেশিন সম্পূর্ণরূপে ALU মধুচক্র কোর জন্য ব্যবহৃত বন্ধ

ভূমিকা

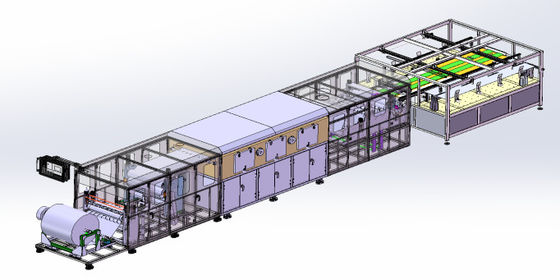

A600 আঠালো লাইনের সাধারণ বিন্যাস

এই ডিভাইসটি একটি বিশেষ সরঞ্জাম যা মূলত লেপ, কাটা এবং অ্যালুমিনিয়াম মধুচক্রের কোর স্ট্যাক করার জন্য ব্যবহৃত হয়। এটি কোট, শুকনো এবং অ্যালুমিনিয়াম ফয়েলকে একটি নির্দিষ্ট দৈর্ঘ্যে কাটতে পারে।
ক। প্রক্রিয়া বিবরণ:
প্রয়োজন অনুসারে, প্রয়োজনীয় অ্যালুমিনিয়াম কয়েলগুলি গ্র্যাভুর প্রিন্টিংয়ের জন্য অ্যালুমিনিয়াম হানিকম্ব কোরের জন্য বিশেষ আঠালো দিয়ে আনলোলড এবং লেপযুক্ত। একটি চুলায় শুকানোর পরে, সেগুলি প্রক্রিয়া প্রয়োজনীয়তা অনুসারে খোঁচা এবং সমতল করা হয় এবং তারপরে একটি নির্দিষ্ট দৈর্ঘ্যে কাটা এবং স্ট্যাক করা হয়।
খ। সরঞ্জাম বৈশিষ্ট্য
আমাদের সংস্থার দ্বারা ডিজাইন করা এবং উত্পাদিত অ্যালুমিনিয়াম হানিকম্ব লেপ মেশিনটির নিম্নলিখিত প্রধান বৈশিষ্ট্যগুলি রয়েছে:
1) অনাবৃত কয়েল উত্তেজনার জন্য স্বয়ংক্রিয় ধ্রুবক উত্তেজনা নিয়ন্ত্রণ;
2) ভাসমান রোলারটি স্বয়ংক্রিয়ভাবে উত্পাদন লাইনের সিঙ্ক্রোনাইজেশন ফাংশন সামঞ্জস্য করতে পারে;
3) গ্লুয়িংয়ের পরে, এটি স্বয়ংক্রিয়ভাবে শুকিয়ে যেতে পারে; চুলায় সঠিক তাপমাত্রা নিয়ন্ত্রণ
4) প্রলিপ্ত উপাদান স্বয়ংক্রিয়ভাবে গর্তগুলি ড্রিল করতে পারে
5) একক বোর্ড টেস্টিং স্বয়ংক্রিয়ভাবে স্ট্রিপ স্পেসিং পরিমাপ করতে পারে এবং লেপের পরে প্লেট রোলারগুলির বিভিন্ন মডেলের জন্য আঠালো স্ট্রিপের পিচ গণনা করতে পারে।
)) গ্লুইংয়ের পরে, স্বয়ংক্রিয় এবং নির্ভুল স্থির দৈর্ঘ্যের কাটিয়া গ্লুয়িংয়ের পরে শেষের কাছে অ্যালুমিনিয়াম ফয়েলটির অবস্থান অর্জন করতে পারে।

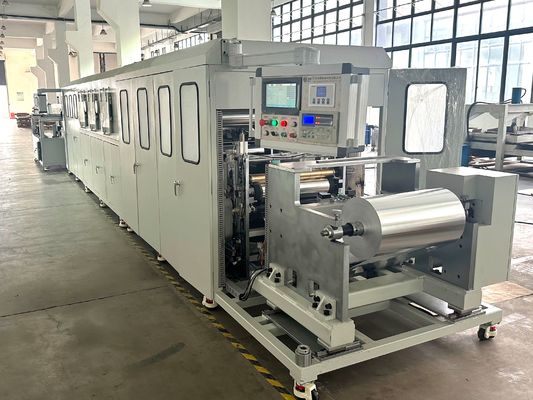

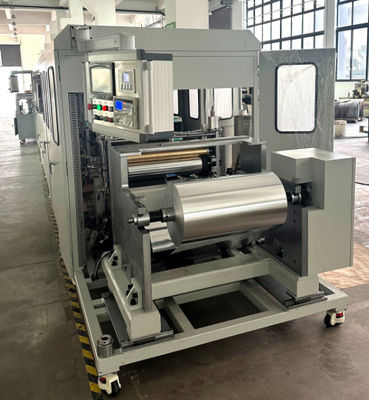

উ: লোডিং এবং গ্লুইং ইউনিট

এই ইউনিটে অ্যালুমিনিয়াম ফয়েল খাওয়ানো, অ্যালুমিনিয়াম ফয়েল ট্র্যাকশন, অ্যালুমিনিয়াম ফয়েল পাঞ্চার গর্ত, অ্যালুমিনিয়াম ফয়েল ফ্ল্যাটেনিং, অ্যালুমিনিয়াম ফয়েল সিঙ্ক্রোনাইজেশন এবং অ্যালুমিনিয়াম ফয়েল গ্লুইংয়ের মতো ফাংশন অন্তর্ভুক্ত রয়েছে।

সংশোধন সিস্টেমের বিশদ পরামিতি

বি.আউটোমেটিক গ্লুইং ইউনিট

স্বয়ংক্রিয় আঠালো যুক্ত করার সরঞ্জামগুলিতে একটি মিক্সিং ট্যাঙ্ক, অতিস্বনক প্রোব, বায়ুসংক্রান্ত মোটর মিশ্রণকারী এবং প্রধান ইঞ্জিন বাক্স (মূল ইঞ্জিন বাক্সে তিনটি অংশ রয়েছে: উপরের অংশটি উচ্চ-স্তরের ট্যাঙ্ক দ্রাবক ট্যাঙ্ক, মধ্যবর্তী অংশটি হ'ল প্রধান নিয়ন্ত্রণ বৈদ্যুতিক বাক্স এবং মানব-মেশিন অপারেশন ইন্টারফেস, এবং নিম্নতর অংশটি রয়েছে)

সি। টিউনেল টাইপ ধ্রুবক তাপমাত্রা ইউনিট

তাপমাত্রা নিয়ন্ত্রণের সংখ্যা: 4
কাজের তাপমাত্রা: 0 ~ 120 ° C (সর্বাধিক চুল্লি তাপমাত্রা 150 ° C)
অতিরিক্ত গরম, সংযোগ বিচ্ছিন্নতা, ওভারলোড ইত্যাদির জন্য অ্যালার্ম সুরক্ষা
হিটিং পাওয়ার: 20 কেডব্লিউ
তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা: 3-5 ℃

D.Cooling কাটিয়া ইউনিট

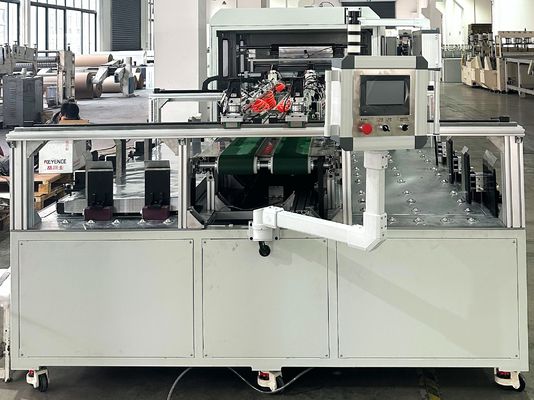

E.ly স্বয়ংক্রিয় দ্বৈত স্টেশন অ্যালুমিনিয়াম মধুচক্র কোর স্বয়ংক্রিয় ল্যামিনেটিং মেশিন

1) অ্যালুমিনিয়াম ফয়েল প্রস্থের জন্য উপযুক্ত: 580-600 মিমি।
2) স্ট্যাকিং দৈর্ঘ্য: 900-1800 মিমি।
3) সর্বাধিক গতি: 25 পিসি/মিনিট (1700 মিমি দীর্ঘ অ্যালুমিনিয়াম ফয়েল ব্যবহার করে গণনা করা)।
4) সর্বাধিক স্ট্যাকিং উচ্চতা: 200 মিমি।
5) যখন একক-পার্শ্বযুক্ত শীটের সংখ্যা সেট নম্বরে পৌঁছায়, দিকটি স্বয়ংক্রিয়ভাবে স্যুইচ হয়ে যাবে।
)) সাকশন কাপের অবস্থানটি সামনে, পিছনে, বাম এবং ডান দিকগুলিতে সামঞ্জস্য করা যেতে পারে।
)) সরঞ্জামগুলি পাদদেশের স্ক্রু দিয়ে সজ্জিত যা অনুভূমিকভাবে সামঞ্জস্য করা যায়।
8) খাওয়ানো পোর্টের উচ্চতা সামঞ্জস্য করা যেতে পারে: 1050-1150 মিমি।
9) স্ট্যাকিং ট্রলির উচ্চতা: 700 মিমি।

এফ

প্রধান আনুষাঙ্গিকগুলির তালিকা:
